תכנון הנדסי מרעיון לייצור מדריך מעשי ומדויק
יש רגע מוכר כמעט לכל מי שבנה מוצר חומרה. הרעיון כבר ברור, השרטוט נראה טוב, וה-CAD מתחיל לקבל צורה. ואז מגיעה המציאות, חלק שלא יושב, מכלול שלא עובר ייצור, ספק שאומר שהחומר שבחרתם לא זמין, ופתאום המוצר שנראה “כמעט מוכן” חוזר להתחלה.
תכנון הנדסי טוב לא נמדד ביופי של שרטוט. הוא נמדד ביכולת להעביר רעיון דרך דרישות, תכן, בדיקות, תיעוד וייצור בלי להיתקע בכל תחנה בדרך. בארץ זה בולט במיוחד, כי השוק אוהב פתרונות שמגיעים מהר, אבל גם כאלה שאפשר לייצר שוב ושוב בלי כאב ראש מיותר.
במובן הזה, תכנון טוב הוא פחות אמנות ויותר משמעת. הוא מחבר בין מה שהמוצר צריך לעשות, איך באמת מייצרים אותו, ואיך הוא עובר רגולציה בלי להיחנק בשלב האחרון.
למה תכנון הנדסי טוב חוסך שנה וכסף
יזם אחד מגיע עם קופסה יפה. יש בפנים אלקטרוניקה, יש זיווד, יש רעיון טוב, ויש גם תחושת דחיפות מוכרת. אבל כשהחלק הראשון חוזר מהספק, מגלים שהמכלול דורש התאמות, שההרכבה מסובכת מדי, ושכל שינוי קטן מושך אחריו עוד שניים.
מה באמת קורה כשהתכנון מגיע מאוחר מדי
זה כמעט תמיד נראה כמו חיסכון בזמן בתחילת הדרך. לא “מבזבזים” על אפיון, לא עוצרים על דרישות, לא בודקים ייצור מוקדם. רק שהחיסכון הזה חוזר אחר כך כשלם גבוה יותר, בריבוי סבבי תיקון, בעיכוב אספקה ובנפילה של המוצר בדיוק כשהוא אמור לצאת לשוק.
רותל פועלת מאז 1992 כבית אחד שמחבר בין רעיון, תכן, פיתוח, בדיקות, הרכבות וייצור. זה לא רק נוח לוגיסטית, זה משנה את נקודת המבט. כשמהנדס, מעצב ואיש רכש רואים את אותו מוצר מהיום הראשון, קל הרבה יותר להימנע מהפתעות שמופיעות רק אחרי שכבר השקעתם זמן וכלי.
בישראל זה לא קורה בוואקום. שוק ההשכלה הגבוהה מראה שהנדסה היא מסלול מרכזי, עם 35,041 סטודנטים לתואר ראשון בהנדסה בשנת הלימודים 2018–2019, לעומת 31,918 ב-2009–2010, וב-2021–2022 כבר 37,750 סטודנטים, שהם כ-18% מכלל סטודנטי התואר הראשון, לצד כ-58,290 סטודנטים בתחומים טכנולוגיים משיקים כמו מתמטיקה, סטטיסטיקה ומדעי המחשב (The Times of Israel). זה אומר שיש כאן תשתית אנושית חזקה, אבל גם תחרות על כישרון ועל זמן.
כלל פשוט: אם התכנון שלך לא מחזיק ייצור, הוא לא באמת מוכן, גם אם ה-CAD כבר נראה יפה.
איך יודעים אם בכלל נכון להתחיל
לא כל רעיון צריך לרוץ ישר לתכן מפורט. לפעמים צריך קודם לחדד את האפיון, לבדוק אם המוצר צריך להיות מודולרי, ולשאול אם יש דרך פשוטה יותר להשתלב בפלטפורמה קיימת. כשמשיבים על השאלות האלה מוקדם, המוצר נבנה נכון יותר, ולא רק “נראה מוכן”.
זה גם ההבדל בין מוצר שנשאר בקובץ לבין מוצר שעובר להרכבה. מי שמבין את זה מתחיל לחשוב על תכן כמו על מערכת החלטות, לא על ציור.
אפיון דרישות שמחזיק מים
אפיון טוב הוא לא רשימת משאלות. הוא מסמך עבודה שמכריח את כולם להסכים על מה המוצר צריך לעשות, באילו תנאים, מול אילו מגבלות, ואיך יודעים שהוא באמת הצליח. אם מהנדס, מעצב וספק קוראים את אותו מסמך ומפרשים אותו אחרת, האפיון לא משרת אף אחד.
איך מנסחים דרישות בלי ליפול למלכודת של ניסוחים עמומים
התחילו בדרישות ביצועים. לא “המוצר יהיה נוח”, אלא מה הוא צריך לעשות, לאיזה ממשק הוא מתחבר, באיזו סביבה הוא עובד, ומה נחשב כישלון. אחר כך מוסיפים מגבלות רגולציה, עלות יעד, זמינות חלקים, ותחזוקה, כי כל אחד מאלה משפיע על הבחירה ההנדסית.
כאן נכנסת מטריצת דרישות-סיכון-אימות. לכל דרישה צריך להיות סיכון ברור, אופן בדיקה, וקריטריון מעבר. בלי זה, יש הרבה דעות, אבל אין שליטה.
במוצרים רפואיים זה אפילו חד יותר. תקן IEC 62366-1 דורש תהליך שמנתח, מפרט, מתכנן, מאמת ומתקף שימושיות כחלק מבטיחות המכשיר, ובישראל מעבדות הבדיקה של מכון התקנים מציינות תקנים רלוונטיים כמו IEC/EN 60601-1, IEC 62304 ו-ISO 14971 (אלסטנדרד). לכן אפיון טוב חייב להתחיל מהשימוש בפועל, לא רק מהרעיון הטכני.
מה חייב להיכנס כבר בשלב הראשון
כדאי לבנות את המסמך סביב כמה שאלות קבועות, לא סביב השראה רגעית.
תרחישי שימוש קריטיים: מה המשתמש עושה כשהמוצר מצליח, ומה קורה כשהוא טועה.
סיכוני תכן: אילו תקלות צפויות בהרכבה, בהרצה או בשימוש.
קריטריוני אימות: איך מוכיחים שהמוצר עומד בדרישות, ולא רק “עובד בערך”.
תלות חיצונית: אילו חלקים, ספקים או תקנים יכולים לעצור את הפרויקט.
בשלב הזה גם כדאי להפעיל FMEA מוקדם, כי הוא מכריח את הצוות לחשוב על כשל לפני שהוא קורה. מי שמחכה לסוף מגלה בדרך כלל שהמוצר כבר התעצב סביב הנחה שגויה.
אפיון מוצר מעשי הוא לא מסמך שכותבים כדי לסמן וי. הוא החוזה שממנו נגזר כל ההמשך, מהקונספט ועד הייצור.
כלל עבודה: אם דרישה לא ניתנת לבדיקת אימות, היא כנראה לא מנוסחת טוב מספיק.
למה להקפיא ארכיטקטורה לפני DVT ו-PVT
ברגע שהצוות מתקרב ל-DVT ו-PVT, שינויים מאוחרים נהיים יקרים. לא רק כי צריך לתקן את השרטוט, אלא כי שינוי קטן מזיז גם ייצור, רכש, בדיקות ותיעוד. לכן כדאי להקפיא את הארכיטקטורה בשלב שבו עוד אפשר לחשוב, ולא אחרי שהייצור כבר ננעל.
מרעיון לקונספט ותכן מכאני ואלקטרוני

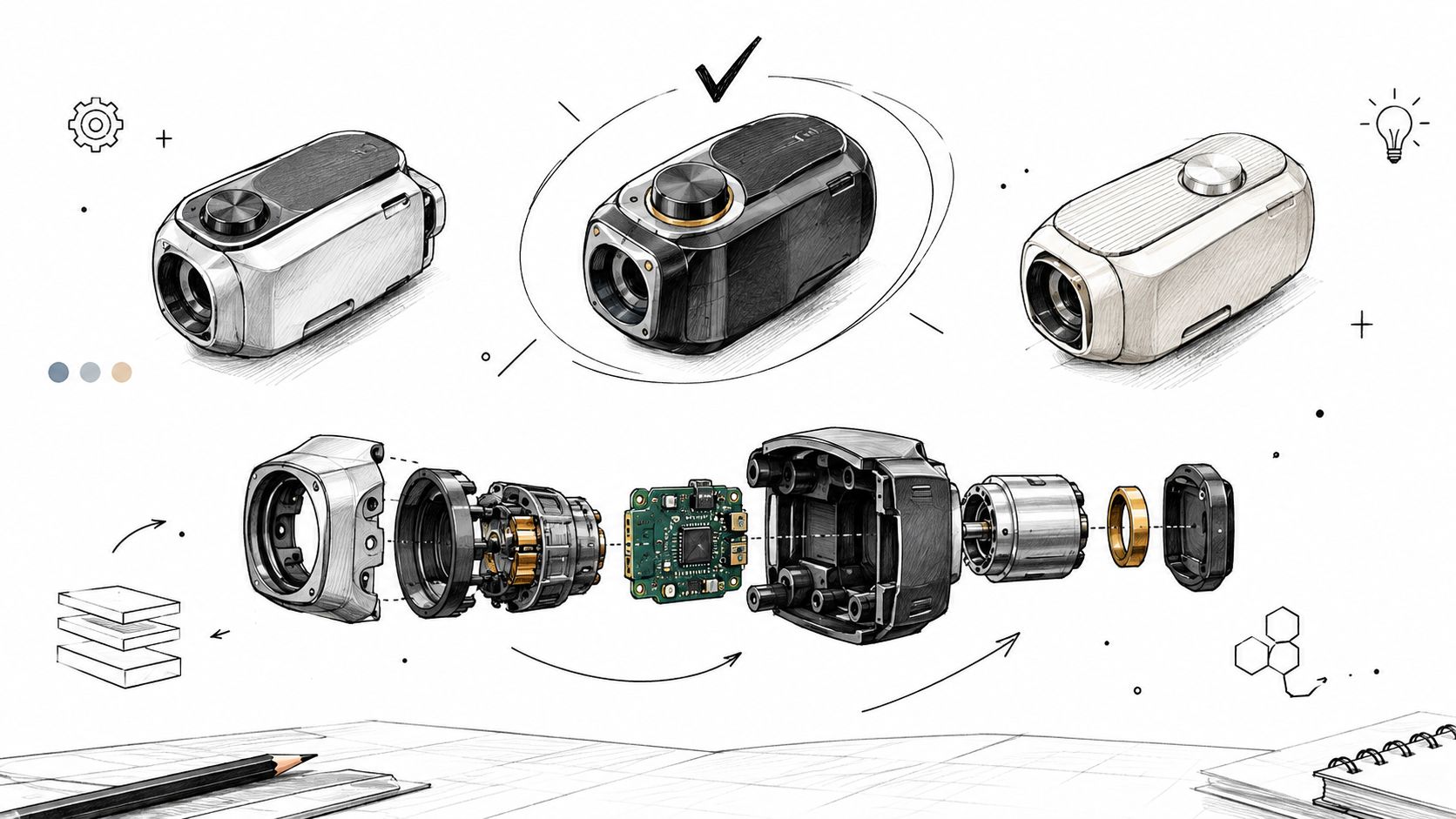

מוצר טוב כמעט תמיד מתחיל מכמה כיוונים, לא מאחד. שניים או שלושה קונספטים נותנים לצוות אפשרות אמיתית להשוות, לא להתאהב בפתרון הראשון שעלה. ההשוואה צריכה להיות גסה מספיק כדי להיות מהירה, ומדויקת מספיק כדי לחשוף את הבעיות האמיתיות.
איך בוחרים קונספט בלי להתמסר לאינטואיציה
החלטה טובה כאן נשענת על ארבעה צירים פשוטים, ביצועים, עלות, סיכון, וזמן לשוק. קונספט שנראה אלגנטי על הנייר יכול ליפול אם הוא תלוי בחלקים נדירים, דורש הרכבה מסובכת, או מקשה על בדיקה.
כאן נכנסת חשיבה מודולרית. אם המוצר בנוי כך שאפשר לשלב אותו בפלטפורמות קיימות, האינטגרציה קלה יותר, והסיכון יורד. זה חשוב במיוחד בדיפ-טק ובדיפנס-טק, שבהם יש העדפה גוברת לפתרונות רכיביים ו-platform-agnostic, כדי להאיץ חדירה לשוק ולהשתלב במערכות קיימות.
במקביל, השוק הישראלי מזיז שוב את המשקל אל החומרה. נתוני השוק מצביעים על עלייה בתעסוקת חומרה של 8.9% ועל עלייה של 11.9% בתפקידי R&D בחומרה (ידיעות אחרונות). המשמעות פשוטה, יש יותר צורך בתכן מכאני, אלקטרוני, DFM וולידציה מוקדמת.
תכן מכאני ואלקטרוני לא עובדים בנפרד
בשטח, הכשל הנפוץ הוא צוות שמסיים כמעט כל תחום בנפרד ואז מנסה לחבר הכול. זה מאוחר מדי. תכן טוב בוחן יחד חומרים, מבנה, PCB, פיזור חום ו-EMI/EMC, כי כל אחד מהם משנה את האחרים.
תכנון הרכבות אלקטרו מכניות הוא בדיוק המקום שבו זה פוגש מציאות. אם הכרטיס צריך גובה מסוים, אם גוף הקירור תופס נפח, ואם החיווט מפריע למסלול ההרכבה, צריך לראות את זה מוקדם. CAD ו-CAE הם לא רק כלי שרטוט, הם כלי חשיבה שמכריחים לקבל החלטות לפני שהחומר קיים.
מה לא לעשות: לא לבחור חומר “כי הוא נראה נכון”, ולא לבחור ארכיטקטורה “כי היא מוכרת”, בלי לבדוק איך היא נבנית, נבדקת ומורכבת.
בחירת תכן טובה גם מצמצמת תלות בשרשרת אספקה. פחות חלקים מיוחדים, יותר רכיבים זמינים, והרכבה פשוטה יותר, זה לא רק חסכוני. זה גם מקצר את הדרך לייצור סדרתי.
סימולציות ובדיקות שחוסכות סבבי תיקון
סימולציה טובה חוסכת כשל. סימולציה חלשה רק נותנת תחושת ביטחון. ההבדל לא נמצא בתוכנה, אלא בשאלה אם היא משנה החלטת תכן.
מה כדאי לדמות לפני שמייצרים
לא כל גרף צריך להזיז את המוצר. לפני שמתחילים ייצור, שווה לבדוק זרימה בתבנית, מאמצים, תרמיקה וסבילות. טעות תכן אחת בתחום הזה יכולה להפוך חלק ללא ניתן לייצור, או למוצר שנכשל באמינות.
במוצרים בסיכון גבוה, צריך למדוד את התהליך בצורה כמותית. כדאי לעקוב אחרי First-Pass Yield, שיעור ECOs אחרי קפיאת תכן, וזמן סגירת NCRs. לא כי המספרים יפים, אלא כי הם מראים אם הצוות לומד או רק מתקן שוב ושוב.
הנחיות DFM/DFA למכשור רפואי מדגישות תכנון מוקדם לפי שיטת הייצור, לא אחריה. בישראל, הוצאה אזרחית למחקר ופיתוח בשנת 2021 הגיעה ל-5.56% מהתמ"ג, ושיעור המימון מהמגזר העסקי עמד על 91%, כך שהשוק המקומי מתגמל פתרונות שמקצרים פיתוח ומפחיתים איטרציות.
איפה סימולציה נגמרת ומתי חייבים פיזית
יש תחומים שבהם סימולציה חוסכת הרבה, אבל לא מחליפה בדיקה. התאמה מכנית, רעידות, התנהגות של מכלול, אמינות תחת עומס, ותגובה לשימוש אמיתי, אלה דברים שצריך לאשר גם בידיים. אב-טיפוס מהיר נכנס בדיוק לכאן, קודם בודקים התאמות מכניות ואלקטרוניות, אחר כך עוברים לאמינות ולסביבה.
הטעות הנפוצה היא להתאהב בתוצאה יפה על המסך. המסך לא מרכיב, לא מבריג, ולא נופל מהשולחן.
Practical rule: אם התוצאה הסימולטיבית לא משנה החלטת תכן, היא רק קישוט.
אב טיפוס אימות תיעוד והעברה לייצור
בשלב הזה המוצר כבר לא רעיון. הוא צריך להתחיל להתנהג כמו מוצר שאפשר לייצר, לתעד ולמכור. מי שמדלג מכאן הישר לייצור מגלה מהר מאוד שחסרה שפה משותפת בין ההנדסה, האיכות והרכש.
איזה אב טיפוס נכון לכל שלב
לא כל אב טיפוס משרת את אותה מטרה. מודל נראות עוזר להבין פרופורציות, תחושה ואינטראקציה. אב-טיפוס פונקציונלי כבר בודק אם המערכת עושה מה שצריך. סדרה קצרה בוחנת מה קורה כשמייצרים כמה יחידות ברצף, עם כל מה שמסביב, חיווט, חיבורים, הרכבה, אריזה ותפעול.
בתחום המכשור הרפואי זה קריטי עוד יותר, כי SI ISO 13485:2016 הוא תקן מערכות ניהול איכות למכשור רפואי, והוא חל על ארגונים שמפתחים, מייצרים, מתקינים, מפיצים או נותנים שירות למכשור רפואי (מכון התקנים הישראלי). באתר המכון מצוין גם שרשויות ממשלתיות, גופים ציבוריים וחברות רפואיות גדולות דורשים מהספקים שלהם לעמוד בו, ושבפועל הוא מכסה חלק גדול מדרישות ה-FDA של ארה״ב.
מעל זה יושבת גם המסגרת הישראלית. בישראל, רישום מכשירים רפואיים נשען על Medical Devices Law 5772-2012 ו-Medical Devices Regulations 5773-2013, מול AMAR ועם מערך מסמכים שכולל לרוב אישורי שוק ייחוס, תעודת ISO 13485, נימוק סיווג וסיכום ניהול סיכונים (Medical Device Regulations). מי שמתחיל את התיעוד בסוף מגלה בדרך כלל שהמוצר כבר לא בשל לרישום.
איך מעבירים לייצור בלי לשבור את המוצר
המעבר לייצור צריך להתבסס על DFM/DFA, כלומר תכן לייצור והרכבה. המקור הנכון כאן הוא לחשוב מראש על התאמת הקבצים לטכנולוגיות ייצור כמו הזרקת פלסטיק ועיבוד שבבי, ועל ייעול ההרכבה והתחזוקה (Chaban Medical). זה הופך את ההבדל בין “זה עובד פעם אחת” לבין “זה עובד שוב ושוב”.
במוצרים מורכבים, זה גם הזמן שבו ניהול תצורה נהיה קריטי. כל קובץ, כל שינוי, וכל שרטוט צריכים להיות מעודכנים מול האימות, האיכות והרכש. אחרת, צוות אחד מייצר לפי גרסה ישנה, וצוות אחר חושב שהוא כבר עבר קדימה.
הנדסת ייצור ותהליכי העברה נותנים כאן את ההשלמה הטבעית, כי בסוף זה לא רק תכן. זה תהליך סגור שמחבר קבצים, בדיקות, רכש, בקרה והרכבה עד מוצר שיוצא מהקו בלי הפתעות.
טיפים שמבדילים בין אב טיפוס למוצר אמיתי
ההבדל בין אב-טיפוס טוב למוצר אמיתי כמעט תמיד יושב על הרגלים קטנים. לא על רעיון גדול. תכנון שמתחשב בייצור כבר מהאב-טיפוס חוסך סבבים, ודחיית תיעוד לסוף כמעט תמיד מייצרת בלגן שניתן היה למנוע.
טעויות שצפות שוב ושוב
הטעות הראשונה היא לבחור טכנולוגיה לפני שמבינים את מגבלות ההרכבה. חלק שנראה מצוין ב-CAD יכול להיות סיוט בייצור. הטעות השנייה היא לבחור ספק רק לפי מחיר, ולא לפי עקביות, תקשורת ויכולת לעמוד בשינויי תכן. השלישית, והכואבת מכולן, היא להשאיר את התיעוד לסוף.
גם אחרי שהמוצר נעצר על ארכיטקטורה, צריך לנהל ECOs ו-NCRs בלי פאניקה. שינוי הנדסי הוא לא כישלון, הוא חלק מהתהליך. אבל אם הוא מגיע מאוחר, בלי בקרה ובלי עקיבות, הוא נהיה יקר מאוד.
איך שומרים על תהליך בריא
בחרו ספק לפי התאמה לתהליך: לא רק לפי מחיר, אלא לפי יכולת להרכיב, לייצר ולתקשר שינויי תכן.
קבעו נקודת קיפאון אמיתית: אחרי הקפאה, כל שינוי צריך להיות מוצדק מול סיכון, עלות ולוח זמנים.
בדקו הרכבה כמו משתמשים: לא רק אם החלקים נכנסים, אלא אם אפשר להרכיב אותם בעקביות.
שמרו על תיעוד חי: שרטוטים, גרסאות, בדיקות ותיקונים צריכים להישאר מסונכרנים.
רותל הנדסת מוצר בע"מ פועלת עם צוות רב-תחומי שמחבר אפיון, תכן, בדיקות, תיעוד, ייצור והרכבות תחת קורת גג אחת. זה שימושי במיוחד כשצריך להפוך קונספט למוצר שמוכן לריצה סדרתית, בלי לנתק בין ההנדסה למה שיקרה בפועל בקו.
בסוף, תכנון טוב מכבד את המשתמש ואת המוצר. הוא לא מבטיח קסמים, אבל הוא כן שומר על כנות בין מה שדמיינתם לבין מה שאפשר לייצר שוב ושוב. אם תסתכלו על המוצר שלכם בעיניים של ייצור ולא רק בעיניים של מצגת, תגלו מהר מאוד מה באמת בשל ומה עדיין צריך עבודה.
אם אתם נמצאים בין קונספט לייצור ורוצים לראות את המוצר דרך עיניים של תכן, DFM ורגולציה, רותל הנדסת מוצר בע"מ יכולה ללוות אתכם מהאפיון ועד ההרכבה הסדרתית. כדאי להתחיל בשיחה מסודרת עם רותל הנדסת מוצר בע"מ ולבדוק איפה אפשר לקצר סבבים, לחדד דרישות ולבנות תהליך שנשען על ייצור אמיתי, לא רק על שרטוט יפה.
